YW-L lättviktselektro-Hydraulisk trumbroms – smal låg-profilram, perfekt för trångt installationsutrymme

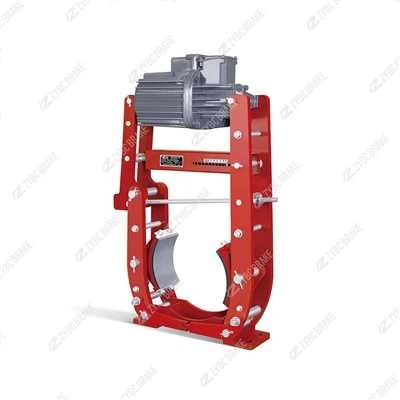

YW-L lättviktselektro-hydraulisk trumbroms

YW-L-serien lättviktselektro-hydraulisk trumbroms är en utrymmes-optimerad miniatyriserad bromslösning utvecklad för utrustning med trångt monteringsutrymme. Jämfört med konventionella YWZ4/YWZ8 standardbromsar, har den en smal-integrerad gjuten ram med låg profil, lättare totalvikt och mindre yttermått samtidigt som den bibehåller fullständig fjäder-tillämpad fel-säkra bromsprestanda. Den är brett matchad med små svängkranar, mini traverser, lätta{10}}bandtransportörer och kompakta vagnsförflyttningsmekanismer.

Arbetsprincip: Aktivera den stödjande elektro-hydrauliska ED-propellern för att dra in bromsbackarna och släppa trumman; strömavbrott, inbyggda-hög-kompressionsfjädrar klämmer omedelbart fast bromstrumman för att uppnå säker parkering och halkskydd.

Grundläggande konkurrensfördelar

• Smal lättviktsdesign med låg-profil (det viktigaste försäljningsargumentet)
• Optimerad strömlinjeformad gjutstruktur reducerar kraftigt den totala bredden och höjden, anpassar sig perfekt till smala monteringskammare för små hissar och kompakt transmissionsutrustning. Lättare kropp ger enklare hantering, transport och-installation på plats utan att minska det nominella bromsmomentet. Lös effektivt installationssvårigheten som orsakas av otillräckligt reserverat utrymme för renovering av gammal utrustning.
• Inbyggd-automatisk balanseringslänk med jämn spelrum. Förregling av balansmekanismen bibehåller automatiskt konsekvent gap mellan två friktionsbelägg och bromstrumman. Ingen frekvent manuell justering av avståndet krävs, undvik ensidigt släpande foder, lokal överhettning och ojämnt slitage, minska det dagliga underhållsarbetet.
• Pålitlig fel-säkerhetsprestanda
• Standard ström-avlåsningsdesign säkerställer omedelbar bromsning vid strömavbrott, nödstopp och plötsliga avstängningar. Förhindra effektivt att last glider och last faller för lätt lyftutrustning. Valfria färdändlägesbrytare återkopplar signaler om helt öppna/stängda bromsar till PLC för säkerhetsspärrskydd.
• Struktur för extremt-underhåll
• Alla gångjärnsvängpunkter utrustade med underhållsfria-själv-smörjande lager, ingen vanlig fettpåfyllning behövs;
• Snäpp-in plugg-liknande icke-asbestfriktionsbelägg stöder snabbt utbyte utan att ta isär hela bromsramen, sparar underhållstid med över 60 %;
• Graderad skala på fjäderröret för intuitiv steglös justering av bromsmoment för att matcha olika lätta belastningskrav.
• Flexibel matchning och anpassningsbara konfigurationer
• Matchas med små-elektrohydrauliska-propellrar ED23/5, ED30/5 som standard; BEds flamsäkra propellerversioner är tillval för små gruvvagnar och kemiska lätta maskiner. Vertikal standardmontering och anpassade horisontella övergångsfästen är tillgängliga för ultra-smal vagnlayout. Damm- och regnskydd, anti-korrosionsbeläggning och semi-nötningsbeständiga-metallbeklädnader kan anpassas för utomhus-luft och hög-dammverkstadsmiljö.

Huvudapplikationsscenarier

0,5–10 ton verkstadslyftkranar, mini traverskranar, kompakta gårdsvagnar, lätta-lastbandstransportörer, små metallurgiska överföringsvagnar och alla lätta-lyft- och transportmaskiner med begränsat installationsutrymme.

Parametrar för arbetsvillkor

Omgivningstemperatur: -20 grader ~ +50 grader

Stödande propellspänning: AC380V; AC220V anpassningsbar

Överensstämmer med JB/T6406 industribromsstandard

Valfri explosionssäker-klass: Ex d I (underjordisk kolgruva), Ex d IIB T4 (kemisk anläggning)
