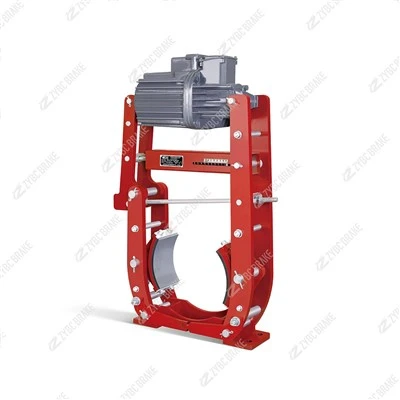

YW-L Series Electro-Hydraulisk trumbroms: installationsmetoder och matchande tillbehör





1. Installationsmetoder

YW-L-seriens elektro-hydrauliska trumbromsar tarvertikal uppåtriktad propellmontering som standardform, medan horisontell sidoinstallation kan anpassas för utrustning med begränsat vertikalt utrymme. Monteringsmåtten överensstämmer med JB/T6406 industristandarder, vilket möjliggör utbytbar ersättning med konventionella bromsar i YWZ-serien.

Vertikal standardinstallation

Fäst den gjutna bromsbasen ordentligt på ett plant och styvt monteringsfundament med hög-hållfasta bultar. Se till att de två bromsbackarna är symmetriskt fördelade på båda sidor av bromstrumman, och att backarnas mittaxel sammanfaller med trumaxeln.

Installera den stödjande elektrohydrauliska- ED-serien vertikalt uppåt. Denna layout garanterar normal intern hydrauloljecirkulation och stabil bromsrespons.

Den inbyggda-länkmekanismen med lika-gapbalanseringsmekanism håller automatiskt ett jämnt spel mellan friktionsfoder och trumman på båda sidor, vilket undviker ensidigt slitage och ojämnt slitage utan frekvent manuell justering.

Reservera tillräckligt med omgivande arbetsutrymme för senare byte av friktionsbelägg, vridmomentkalibrering och daglig inspektion.

Tillval horisontell sidomontering

Denna layout gäller för kompakta kranvagnsförflyttningsmekanismer och trånga installationsutrymmen. Vänd på bromsarmsenheten och installera bromsen i sidled runt bromstrumman, vilket kräver anpassade anpassade övergångsfästen. Efter horisontell montering, kontrollera oljenivån inuti propellern igen för att förhindra att den fastnar eller långsamma rörelser orsakade av onormal oljelagring.

Viktiga installationskrav

Alla gångjärnsvänglägen har underhållsfria -själv-smörjande lager, ingen regelbunden smörjning krävs efter installationen.

Torka noggrant bort oljefläckar, rost och damm på bromstrummans yta innan provkörning för att undvika dämpning av friktionsprestanda.

Justera för-förkomprimeringen av huvudbromsfjädern genom skalan på fjäderhylsan för att ställa in det erforderliga nominella bromsmomentet.

Ta bort allt blockerande skräp mellan bromsramen och trumman för att säkerställa fullständig öppning och stängning av bromsbackarna.

2. Matchande standardtillbehör

Kärnfunktionella stödkomponenter

ED Series Electro-Hydraulisk ThrusterStandard-drivenhet matchad för YW-L-modeller (specifikationerna inkluderar ED23/5, ED50/6, ED80/6, ED121/6). Den följer den felaktiga-säkra fjädern-tillämpade logiken: aktivera för att lossa bromsen, slå av strömmen för att utlösa automatisk bromsning. För brandfarliga och explosiva platser finns flamsäkra trustrar i BEd-serien som matchande delar.

Manuell frigöringsspak Används för nödbromsöppning under strömavbrott eller utrustningsöversyn, bekvämt för manuell underhållsdrift.

Gränslägesbrytare för bromsläge Upptäck helt-utlösta och helt-bromsade tillstånd för bromsen, sänder i realtid-feedbacksignaler till det elektriska styrsystemet för att uppnå säkerhetsförreglingsskydd.

Förbrukningsbara reservdelar

Fäst-på Quick-Ersätt friktionsfoder. Anta miljö-vänligt, icke-slitstarkt asbestbeständigt-friktionsmaterial; spänninstallationsstrukturen möjliggör ett snabbt byte utan att ta isär hela bromskroppen. Halv-friktionskuddar av metall är valfria för arbetsförhållanden med tunga-belastningar.

Fullständig justering och fästelementssats Innehåller vridmomentjusteringsmuttrar, spelrumsjusteringsskruvar, låsbultar, gångjärnsbultar och fjäderenheter för långsiktigt underhåll och parameteromkalibrering.

3. Valfria anpassade tillbehör

Explosionssäkra stödanordningar (BEd brandsäkra propeller, Ex-certifierade gränslägesbrytare) för kolgruvor, kemiska anläggningar och andra explosionsfarliga områden.

Särskilda övergångsfästen avsedda för horisontell sidomontering.

Dammskydd för gruvor, cementfabriker och utomhusmiljöer med hög damm-.

Anti-ytbeläggning och fästelement i rostfritt stål för kustnära, fuktiga eller korrosiva verkstäder.

Bufferdämpande komponenter för att minska vibrationer, stötar och buller under frekventa start-stoppcykler.
