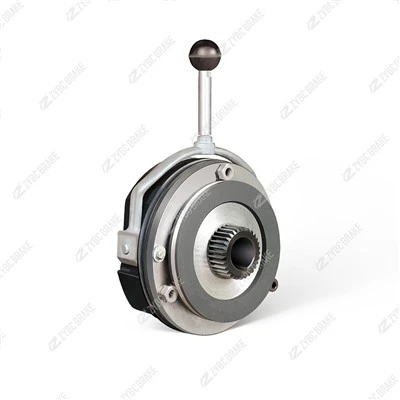

DJPZ-850-serien Motorskivbromsar

DJPZ-850är ennormalt stängd, AC-driven elektromagnetisk skivbromsdesignad för direkt montering på motoraxlar (vanligtvis i den bakre änden) eller reducerande höghastighetsaxlar. Det är en kompakt broms med högt vridmoment som ofta används i industriella drivsystem för snabbt stopp, positionering och felsäkert grepp.

---

Grundläggande identifiering

Modell: DJPZ-850 (del av DJPZ-serien: 02–2000 Nm)

Typ: Elektromagnetisk skivbroms (motormonterad)

Nominellt bromsmoment: 850 Nm

Strömförsörjning: AC 220 V / 380 V (50 Hz, likriktad till DC för spole)

Isoleringsklass: B

Efterlevnad: ISO 9001, ISO 14001, OHSAS 18001; EX/MA (explosionssäker/gruvdrift tillval)

Arbetsprincip (Fail-Safe Normalt-Stängt)

Bromsning (ström av): Kraftiga kompressionsfjädrar klämmer ankarplattan mot bromsskivan, vilket skapar friktion för att stoppa/hålla axeln.

Släpp (ström på): Den elektromagnetiska spolen aktiveras och genererar magnetisk kraft för att dra ankarplattan bort från skivan, vilket frigör axeln för rotation.

Manuell frigöring: Inbyggd manuell frigöringsspak för nödkoppling vid strömavbrott.

Slitagekompensation: Automatisk luftspaltsjustering bibehåller konsekvent bromsprestanda när friktionsbeläggen slits.

Viktiga tekniska parametrar (DJPZ-850)

Parameter	Värde
Nominellt bromsmoment	850 Nm
Bromsskiva diameter	350 mm
Övergripande mått (L×B×H)	390 mm × 422 mm × 195 mm
Monteringsbult	6‑M16
Spolekraft	~18 W
Driftsfrekvens	Fram till720 cykler/timme (S3‑60%)
Arbetscykel	S1‑100 % (kontinuerlig) / S3‑25 %/40 %/60 % (intermittent)
Vikt	~72,4 kg
Omgivningstemperatur	−20 grader till +50 grader
Relativ luftfuktighet	Mindre än eller lika med 90 %
Höjd över havet	Mindre än eller lika med 2000 m

Kärnfunktioner

Kompakt och motorintegrerad: Designad för direkt montering på motoraxlar; sparar utrymme, enkel installation.

Felsäker design: Aktiverar automatiskt vid strömavbrott, avgörande för säkerheten vid lyft/hissning.

Snabb respons: Nästan omedelbar bromsning/frigöring för högfrekvent drift.

Manuell nödöppning: Tillåter säker urkoppling under strömavbrott.

Lågt ljud och hög precision: Smidig bromsning, exakt positionering.

Asbestfria friktionskuddar: Miljövänlig, hög slitstyrka.

Lågt underhåll: Självsmörjande pivoter, enkelt byte av dynan.

Korrosionsbeständig: Robust konstruktion för tuffa industrimiljöer.

Ansökningar

Idealisk försnabbt stopp, exakt positionering och statisk hållningi:

Elektromagnetiska bromsmotorer i YEJ-serien

Kranar, hissar, vinschar och lyftmaskiner

Vindkraftverk med stigning/giring

Metallurgiska valsverk och transportörer

Gruvlyftar och krossar

Hissar, rulltrappor och entreprenadmaskiner

Verktygsmaskiner, förpackning, tryckning och textilutrustning
