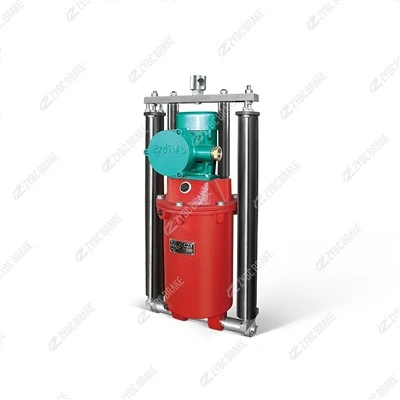

BYT1-45Z/6 explosionssäker-elektrohydraulisk thruster
Produktöversikt BYT1 är en explosionsskyddad-elektro-hydraulisk thruster uppgraderad från den mogna YT1 integrerade strukturen. Den överensstämmer med GB3836 (explosiv atmosfär - utrustning skyddad av flamsäker hölje "d"), JB/T 10603-2006, företagsstandard Q/ZYBC och referenser...
Beskrivning
Produktöversikt
BYT1 är en explosionsskyddad-elektro-hydraulisk thruster uppgraderad från den mogna YT1 integrerade strukturen. Den överensstämmer medGB3836(explosiv atmosfär - utrustning skyddad av flamsäker hölje "d"),JB/T 10603-2006, företagsstandard Q/ZYBC och referenserDIN 15430. Det finns tre returfjädervarianter-:
| Variant | Returegenskaper | Använd när |
|---|---|---|
| Z(standard) | Normal fjäderretur -denna produkt | Allmän frigöring / klämma |
| ZB (长行程) | Förlängd-slagfjäderretur | Större utrymme behövs |
| ZC (缓冲) | Dämpad indragning, låg påverkan | Precision/foder-livsprioritet |
Teknisk specifikation
Värdena är per tillverkare publicerade data (flera källor är överens); objekt markerade med * är konfigurations-beroende - bekräfta vid offert.
| Modell - BYT1-45Z/6 | |
|---|---|
| Nominell dragkraft | 450 N(45 kgf) |
| Bedömd stroke | 60 mm(40/50/60 delar alla på ett monteringskuvert) |
| Drivmotor | 120 W (vissa källor 140 W), B- eller F-klass, icke-nedsänkt |
| Märkspänning * | 380 / 660 / 1140 V, 3-fas AC, 50 Hz (60 Hz på begäran) |
| Handlingstid | Stig mindre än eller lika med 0,7 s · Fall Mindre än eller lika med 0,4 s |
| Arbetsplikt / frekvens | S3-60% intermittentochS1 kontinuerlig · 720 cykler/h |
| Explosionsskydd | Ex d I Mb + Ex d IIB T4 Gb |
| Kapsling / inträngning | Flamsäkert gjutet hölje · IP54 (vissa källor IP55) |
| Omgivande | -20 grader ~ +40 grader · RH Mindre än eller lika med 90/95 % · höjd < 2000 m · föroreningsklass 3 |
| Montering | Vertikal, lutning Mindre än eller lika med 10 grader (samma bultmönster som standard YT1-45Z/6) |
| Vikt* | ≈ 20 kg |
| Referensstandarder | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
Monterings- och konturmått (mm)
| Modell | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | Vikt |
|---|---|---|---|---|---|---|---|---|---|---|
| BYT1-45Z/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 kg |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 kg |
| BYT1-90Z/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 kg |
| BYT1-180Z/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| BYT1-320Z/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
45Z/4·5·6-familjen delar på ett monteringskuvert - bara slaget ändras. När ett kortare slag är acceptabelt, accepterar samma fäste Z/4 (40 mm) eller Z/5 (50 mm) utan modifiering.
Modellavkodning
BYT 1 - 45 Z/6 (spänning)
| Segment | Menande |
|---|---|
| B | Explosionssäker-(隔爆) - flamsäker "d"-kapsling |
| YT1 | Äldre elektro-hydraulisk thrusterserie (JB/ZQ 4388 arv) |
| 45 | Bedömd dragkraft =45 × 10 = 450 N(läs inte som 45 N) |
| Z | Returtyp:Z=ingen belastningsfjäder(använder extern bromsfjäder); varianter ZB / ZC |
| /6 | Bedömd slagkod →60 mm ( /4=40, /5=50, /8=80 …) |
| ( ) | Spänning i volt, t.ex. (380), (660/1140) |
