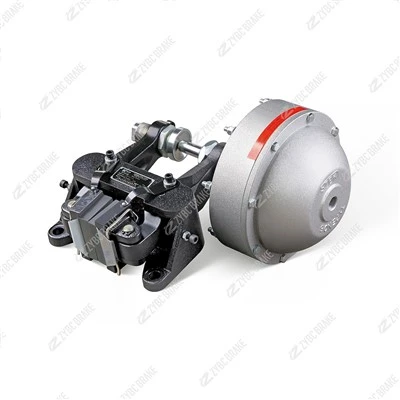

Pneumatisk skivbroms i CQP-serien

Pneumatisk skivbroms i CQP-serien

Den pneumatiska skivbromsen i CQP-serien är en allmänt använd, luftmanövrerad skivbroms av -typ -luft-, som skiljer sig från bromsar i QP-serien genom sin grundläggande arbetslogik:lufttryck för bromsning, inbyggda-returfjädrar för bromslossning(QP är fjäder-ansatt bromsning och pneumatisk frigöring). De vanligaste modellerna inkluderar CQP10B, CQP20B, CQP38B, CQPL38B med undertyper märkta A/B/F för olika monterings- och luftkammarlayouter. Den fungerar som tillförlitlig utrustning för stopp, retardation och konstant-spänningskontroll för diversifierade tunga-industrimaskiner.

2. Arbetsprincip

Bromsslag: Ren, torr tryckluft kommer in i den pneumatiska ställdonskammaren; lufttryck driver inre kolv och bromsok för att klämma fast friktionsbelägg som inte-asbest på den roterande bromsskivan. Friktionsvridmoment som genereras mellan belägg och skiva saktar ner eller låser den roterande axeln för att avsluta bromsningen.

Släpp slag: När tryckluften har blåst ut från luftkammaren, drar förspända återställningsfjädrar bromsoket och bromsbeläggen bort från skivan automatiskt, vilket eliminerar friktion och släpper bromsen helt.

Bromsmomentet kan justeras steglöst genom att modifiera ingående lufttryck via en luftflödesreglerventil på gasledningen.

3. Kärnstruktur- och prestandaegenskaper

Kompakt lättviktsstruktur: Integrerad bromsokdesign, liten total dimension och låg egen-vikt för flexibel installation på utrustning med begränsad-utrymme.

Miljövänligt-friktionsfoder: Icke-asbest bromsbelägg uppfyller globala miljöstandarder; beläggen antar fjäder-fast struktur för snabb-byte på plats utan extra demontering av hela bromskroppen.

Enkelt underhåll och justering: Dynspelet kan enkelt justeras efter friktionsslitage; ingen komplicerad hydrauloljekrets för att undvika risk för vätskeläckage jämfört med hydrauliska bromsar.

Stabil justerbar bromsning: Oändlig justering av bromssvarstid och klämkraft genom lufttrycksreglering, vilket möjliggör mjukt mjukstopp och exakt spänningskontroll.

Anpassningsbart anti-korrosionsalternativ: Anti-rostbelagd version finns tillgänglig för utomhusmiljöer, fuktiga eller korrosiva gasarbetsmiljöer.

4. Driftstekniska villkor

Nominellt arbetslufttryck: Mindre än eller lika med 7 bar, luftkällan måste filtreras fri från vatten, olja och fasta föroreningar.

Omgivande arbetstemperaturområde: -5 grader ~ +40 grader för standardtyp; anpassad bredtemperaturversion för extrem kyla/heta platser.

Flexibel installation: Kan monteras horisontellt eller vertikalt runt bromsskiva, enkla eller flera bromsar symmetriskt monterade på en skiva efter behov.

5. Huvudsakliga industriella tillämpningar

Bromsning av tunga maskiner: Lyftutrustning, hamnbrygga, gruv- och metallurgiska maskiner, byggtornkranar och bulkmaterialtransportörer för nödstopp och körbromsning.

Precisionskontroll av spänning: Pappers-tillverkningsmaskiner, rullningslinjer för koppar/aluminiumfolie, utrustning för lindning/avrullning av tråd och kabel, skärmaskiner för plastfilm för att bibehålla konstant materialspänning under produktionen.
