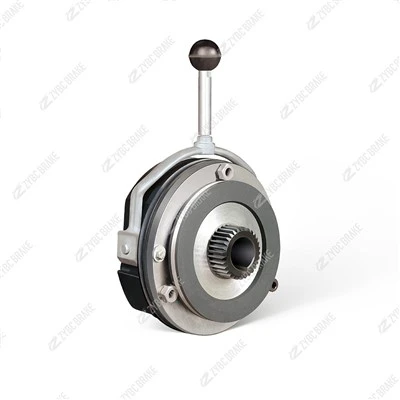

DJPZ-04 Motorskivbroms|4N·m, Ø100mm, DC Fail-Safe,<10ms Response, For Micro Gear Motor & Robot Joint
DJPZ-04 Motorskivbromsfel-Säker, fjäder-Ansatt - Ström av=Broms på. Normalt stängd. Ringformig skivfjäder (Belleville) håller bromsmomentet; DC-spole endast för att RELEASE. Blackout / nödstopp / strömlös motor → fjädern klämmer in skivan<10 ms . Prevents load runaway the instant...
Beskrivning
DJPZ-04 Motorskivbroms
Fel-Säker, fjäder-Ansatt - Stäng av=Broms på.Normalt stängd. Ringformig skivfjäder (Belleville) håller bromsmomentet; DC-spole endast för att RELEASE. Blackout / nödstopp / motor de-aktivera → fjädern klämmer in skivan<10 ms. Förhindrar att lasten rinner iväg, den omedelbara kraften försvinner.
4 N·m i ett Ø100-paket - Noll glapp.DJPZ-04 levererar4 N·mnominellt vridmoment på en kompakt Ø100 friktionsskiva, direkt monterad på motorändklockan. Inget spelrum, inget spel - exakt hållning för servo- och ställdonstillämpningar.
Motor-Integrerad design - sparar utrymme och koppling.Monteras på motorns icke-drivna ände via centreringstapp + bultcirkel. Delar motoraxeln, ingen extra koppling, ingen separat bromsram. Det mest utrymmes-effektiva sättet att lägga till en hållbroms till en växelmotor.
Produktbeskrivning
DeDJPZ-04är enfjäder-tillsatt, DC-utlöst skivbromsbyggd för att fästas direkt påicke-driven ände av små-till-medelstora elmotorer. "DJ"=motor-använd broms, "PZ"=skivtyp, "04"=storlek 04 i serien (0,4 / 1 / 2 / 4 / 8 / 16 / 40 N·m).
Det ärmotsatt monteringsfilosofifrån varje broms i vår lineup ovan:
YW / QW / TJ2 / JZ / MWZ / ZWZA= oberoende bromsar monterade på en axel, trumma eller ram (tung industri).
DCPZ-300= bromsok skivbroms för fastspänning/hållning (Ø300-platta, arbets-håll INGEN logik).
DJPZ-04 = kompakt, motor-end-bell-integrerad NC-bromsför mikroväxelmotorer, servomotorer, AGV-nav, ställdon (Ø100, fel-säkert).
Typiska tillämpningar:
Micro & mediumväxelmotorer- håll och nödstopp
Servo- och stegmotorer- Z-axelfallsförebyggande
Elektriska cylindrar / linjära ställdon- exakt positionshållning
AGV & AMR hjulnav- parkerings- och säkerhetsbroms
Medicinsk utrustning- patientlyft, bildportallås
Robotik- ledbroms, kollaborativ robotsäkerhet
Förpackning & transport- indexpositionering
Tekniska specifikationer
| Modell | DJPZ-04(Serie: DJPZ-00 / 01 / 02 / 04 / 08 / 16 / 40) |
|---|---|
| Bromstyp | Normalt stängd, fjäder-tillsatt, DC-elektromagnetutlösning |
| Nominellt bromsmoment | 4 N·m(±10 %, ställs in av skivfjäderförspänning) |
| Friktionsskivans diameter | Ø100 mm |
| Släpptid (svarstid). | <10 ms(normalt 5–8 ms vid märkspänning) |
| Förlovningstid | <15 ms (spring apply, fail-safe) |
| Spolespänning | DC24Vstandard / DC110V / DC220V tillval |
| Spoleström | Inrush ~2A / Hålla ~0,02A (med economizer) |
| Tull | S1 kontinuerligt håll; Mindre än eller lika med 720 cykler/h intermittent |
| Isoleringsklass | F (155 grader) |
| Skyddsklass | IP54 (IP65 valfritt med förseglat lock) |
| Glapp | Noll (fjäder-tillämpad friktionsklämma) |
| Omgivningstemp. | -20 grader till +55 grader (standard); -40 grader lågtemp alternativ |
| Montering | Motorände-klocka: centreringstapp + bultcirkel (mått enligt DJPZ-04-ritning) |
| Alternativ | Handfrigöringsspak, mikro-omkopplare (öppen/stängd), IP65-kåpa, Ex d-spole, låg-tempsats, anpassad spänning |
| Standarder | JB/T-referens; RoHS-kompatibel; CE-dokumentation tillgänglig |
