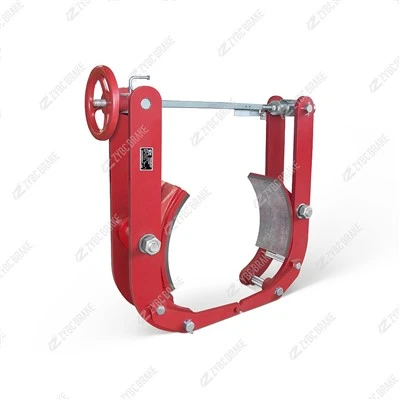

TYW-serien fotmanövrerade hydrauliska trumbromsar: installationsmetoder och matchande tillbehör





1. Installationsmetoder

Fotmanövrerade hydrauliska trumbromsar i TYW-serien använder-vertikal thruster montering som standard, horisontell sidomontering kan anpassas för utrustning med begränsat vertikalt utrymme. Monteringsmått överensstämmer med allmänna mekaniska industristandarder, utbytbara med konventionella elektro-hydrauliska trumbromsar med samma trumdiameter.

Standard vertikal installation

Fäst den gjutna bromsbasen ordentligt på en platt styv konsol med hög-hållfasta bultar. Se till att två bromsbackar är symmetriskt fördelade på båda sidor av bromstrumman, och att bromsramens centrala axel är koaxiell med trumman för att undvika excentrisk friktion, lokal överhettning och ojämn nötning av friktionsbelägg.

Installera den matchade hydraulcylindern vertikalt uppåt på bromsarmen. Håll kolvens tryckstång i rörelse rakt utan avböjning för att ge en stabil hydraulisk dragkraft när du trampar på fotpedalen.

Den inbyggda-länkningen lika-gap-balanseringsanordningen bibehåller automatiskt ett jämnt spel mellan friktionsfoder och trumman på båda sidor, vilket minskar frekventa manuella justeringar och förhindrar ensidigt släpande av skon.

Reservera tillräckligt med omgivande utrymme för byte av belägg, justering av bromsmoment och daglig inspektion. Den hydrauliska fotpedalenheten måste fästas på manöverplattformen inom lätt räckhåll för förare.

Tillval horisontell sidomontering

Lämplig för kompakta vagnmekanismer och utrustning med smal vertikal höjd. Vänd bromsarmsenheten och montera bromsen i sidled runt bromstrumman, vilket kräver anpassade övergångsfästen. Efter installationen, kontrollera cylinderåterställningsfjäderelasticiteten för att undvika ofullständig bromsning eller långsam frigöring.

Viktiga installationskrav

Alla gångjärnsvängpunkter är utrustade med underhållsfria-själv-smörjande lager; ingen regelbunden smörjning krävs efter installationen.

Avlägsna noggrant olja, rost och damm på bromstrummans yta före idrifttagning; oljeförorening kommer att kraftigt minska friktionskoefficienten.

Justera för-förkomprimeringen av huvudbromsfjädern via justeringsmuttrar för att ställa in önskat bromsmoment.

Arbetsprincip: Trampa ner fotpedalen för att trycka in hydraulolja i cylindern, vilket övervinner fjäderkraften för att öppna bromsbackarna och släppa bromsen; släpp pedalen, det hydrauliska trycket sjunker och huvudfjädern klämmer fast trumman för bromsning.

Ordna hydrauliska rörledningar utan skarpa böjar för att förhindra blockering av oljeflödet; undvika för lång rörledningslängd som orsakar försenad bromsrespons.

2. Matchande standardtillbehör

Kärnfunktionella stödkomponenter

Fothydraulisk pedalenhet Exklusiv manuell hydraulisk kraftenhet, utrustad med oljelagringstank, huvudcylinder och returfjäder, som ger hydraulisk kraft för bromsöppning.

Slavhydraulikcylinder Drivkomponent installerad på bromsramen, omvandlar hydraultryck till linjär dragkraft för att aktivera bromsarmar.

Högtryckshydraulikslangar och snabbkopplingar-Anslut huvudpedalcylinder och slavbromscylinder för att överföra hydraulolja.

Manuell frigöringsspak För nödbromsöppning när hydraulolja läcker eller under utrustningsöversyn.

Gränslägesbrytare Upptäck helt-bromsad och helt-frigjord bromsstatus, överför återkopplingssignaler till kontrollsystemet för säkerhetsspärr.

Förbrukningsbara reservdelar

Fäst-på Quick-Replace Friction LiningsEco-vänliga icke-asbestslitage-friktionsblock; utbytbar separat utan att demontera hela bromsramen. Halv-metallfoder är valfria för täta-belastningar som bromsar ofta.

Komplett justering och fästelement innehåller vridmomentjusteringsmuttrar, frigångsfinjusteringsskruvar-, låsbultar och gångjärnsstift för regelbunden parameterkalibrering.

Hydraulisk tätningsreparationssats Inkluderar huvudcylindertätningar, slavcylinderoljetätningar och O-ringar för att lösa oljeläckagefel.

Specialbromshydraulikolja Standardhydraulikolja för påfyllning av fotpedaloljetanken.

3. Valfria anpassade tillbehör

Explosionssäkra -gränslägesbrytare för kemiska anläggningar och minfarliga områden.

Anpassade övergångsfästen avsedda för horisontell sidomontering.

Dammskydd för gruvdrift, cementfabriker med hög-dammbearbetning.

Anti-korrosionsbelagd bromsram och fästelement i rostfritt stål för kustnära fuktiga, salt-dimma miljöer.

Buffertdämpningsenheter för att sänka vibrationer och buller vid frekventa fotbromsar.
