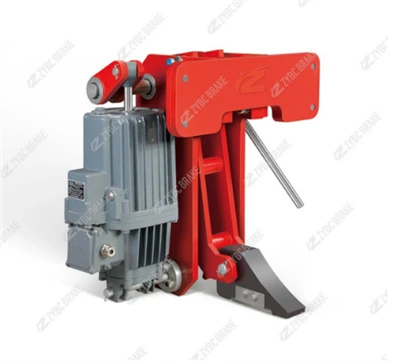

YFX Series Electro-hydrauliska Storm Braking Wedges Bromsar: installationsmetoder och matchande tillbehör





1. Installationsmetoder

YFX-seriens elektro-hydrauliska vindtäta kilbromsar är speciellt konstruerade för utomhuskranar-monterade för att förhindra glidning under hård vind.Horisontell kläminstallation på rälssidan är standardlayout, anpassade vertikala monteringsfästen finns tillgängliga för speciella krav på banlayout.

Standard horisontell montering på rälssidan

Fäst bromsbasen ordentligt vid kranvagns-/vagnramen med hög-hållfasta anti-bultar. Rikta in kilfriktionsblocket vinkelrätt mot kranskenans sidoyta för att säkerställa full kontakt mellan friktionsbeklädnaden och skenans midja.

Montera den matchade ED-elektro-hydrauliska thrustern horisontellt på toppen av kilmekanismen. Se till att propellerns tryckstång rör sig horisontellt utan avböjning för att driva kilblocket för kläm- och frigöringsåtgärder.

Reservera tillräckligt med underhållsutrymme på utsidan av skenan för byte av friktionsbelägg, spaltjustering och inspektion av propeller.

Flera YFX-bromsar ska vara symmetriskt anordnade på båda sidor av vagnbanan enligt vindlastberäkning för att balansera vindmotståndet.

Valfri anpassad vertikal montering

För smala spåravstånd eller speciella kranbalkskonstruktioner kan anpassade vertikala övergångsfästen levereras för att realisera vertikal layout. Efter installationen, kontrollera igen kilens slaglängd och propellerns oljenivå för att undvika ofullständig skenklämning.

Grundläggande installationskrav

Alla kilglidstyrytor använder själv-smörjande slitage-hylsor för att minska underhållsfrekvensen.

Rengör rost, lera, damm och oljefläckar på skenans midja före idrifttagning; fettföroreningar kommer att kraftigt minska vindtät friktionskraft.

Justera avståndet mellan friktionsbelägget och skenan med inbyggda-fin-avstämningsbultar; standard tomgångsspel: 3–8 mm.

Fel-säker vindtät logik: Ström-av, den inbyggda-kompressionsfjädern trycker på kilen för att tätt klämma fast skenan för vindlåsning; aktivera den elektro-hydrauliska thrustern för att dra tillbaka kilen och släppa skenan för krankörning.

Bromskroppen måste vara försedd med anti-vibrationspackningar för att undvika att den lossnar under långvarig- utomhusvibration.

2. Matchande standardtillbehör

Kärnfunktionella stödkomponenter

ED Series Electro-Hydraulic ThrusterExklusiv drivenhet för YFX vindtäta bromsar, specifikationer som täcker ED23/5, ED50/6, ED80/6 etc. Flamsäkra BEd-propeller är anpassade för min- och kemiska explosionssäkra-platser.

Manuell frigöringshandspak För nödåtdragning av kilblock vid strömavbrott eller kranunderhåll för att frigöra skenan.

Resegränslägesbrytare Detect kil helt-fast (vind-låst) och helt-utlöst läge, överför feedbacksignaler till kranens elektriska kontrollsystem för förreglingsskydd och körtillståndskontroll.

Förbrukningsbara reservdelar

Hög-friktionskilfriktionsfoderSpeciala tunga-anti-glidfriktionsblock med hög friktionskoefficient, bult-fast struktur för snabbt byte av en-bit utan att ta bort hela bromsen.

Justerings- och fästelement Inklusive mellanrumsjusteringsskruvar, fjäderförspänningsmuttrar, anti-lösa låsbultar och glidande styrhylsor för regelbunden parameterkalibrering.

Reparationssats för thrustertätning Oljetätningar och O-ringar för att lösa hydrauloljeläckage från den elektro-hydrauliska thrustern.

3. Valfria anpassade tillbehör

Explosionssäkra-propeller och Ex-certifierade gränslägesbrytare för kolgruvor, kemiska anläggningar och brandfarliga riskområden.

Kraftiga-anti-rostövergångsfästen för kusthamnkranar med saltdimmakorrosion.

Regn- och dammtäta skyddsöverdrag för-långvarig utomhusdrift utomhus-.

Buffertdämpningsenheter för att minska stötar och buller vid kilklämning.

Vindtrycksspärrkontrollmoduler för automatisk bromskoppling vid inställd vindhastighet.
